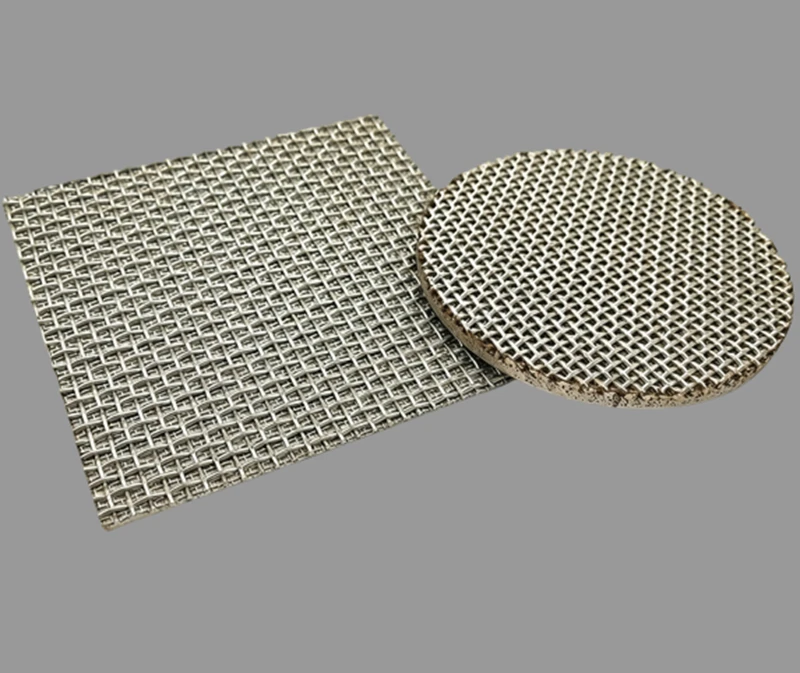

Пятислойная спеченная проволочная сетка

5-слойная спеченная проволочная сетка - это высокоэффективный фильтрующий материал, изготовленный путем соединения пяти слоев проволочной сетки из нержавеющей стали с помощью технологии вакуумного спекания, отличающийся стабильной точностью фильтрации и минимальной деформацией.

inquire_now >> Next_Product >>

Подробная информация о продукте

Технические характеристики

Индивидуальное мастерство

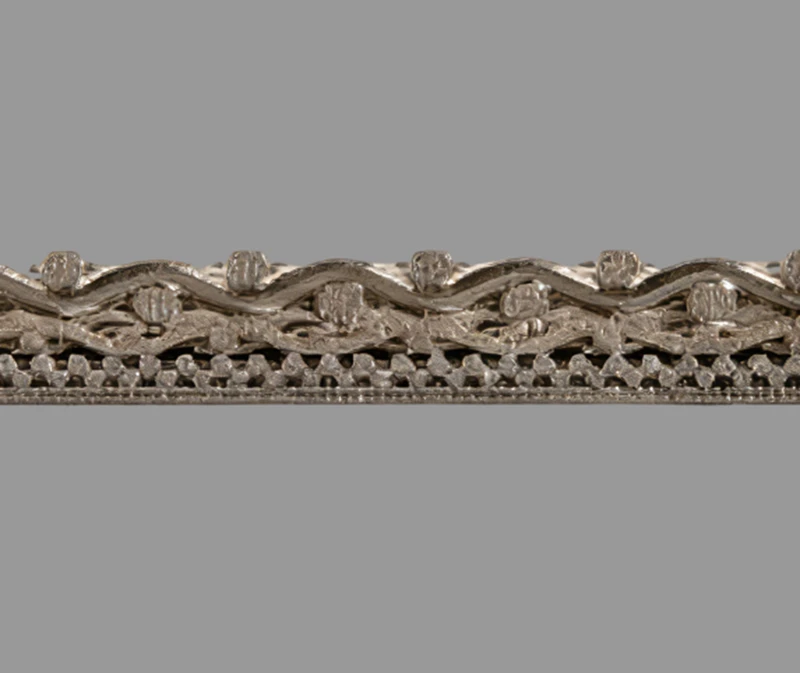

Пятислойная спеченная сетка

Пятислойная спеченная сетка представляет собой пористый материал, изготовленный путем специального ламинирования, прессования и вакуумного спекания пяти отдельных слоев проволочной сетки с различными размерами отверстий и количеством ячеек. Это одна из наиболее широко используемых армированных композитных конструкций. По сравнению с трехслойной спеченной сеткой, пятислойный вариант сохраняет сопоставимую технологичность, обеспечивая при этом превосходную механическую прочность, фильтрующую способность, проницаемость, скорость потока и износостойкость. Этот продукт находит широкое применение в процессах фильтрации в химической, нефтяной и фармацевтической промышленности. Для получения подробных технических характеристик или профессиональной консультации по поводу пятислойной спеченной сетки, пожалуйста, свяжитесь с нашими специалистами для получения индивидуальных рекомендаций и технической поддержки.

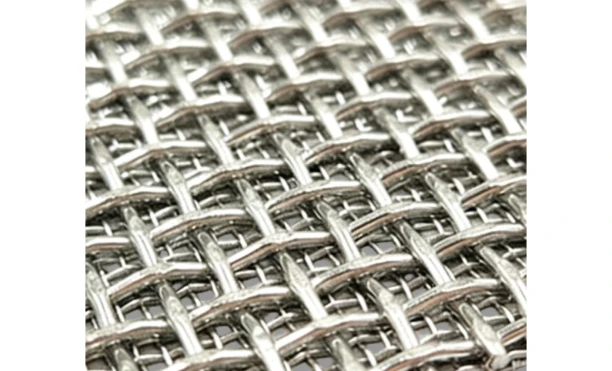

Различные технологии плетения пятислойной спеченной сетки

Спеченная сетка квадратного переплетения

Изготовленный путем укладки нескольких слоев квадратной тканой сетки с последующим спеканием, прессованием и прокаткой, этот материал подвергается диффузионной обработке твердым раствором перед спеканием в вакууме при температуре 1100°C. Он обладает исключительными характеристиками, включая высокую проницаемость, низкое сопротивление и повышенную скорость потока. По сравнению со спеченной сеткой простого переплетения, спеченная сетка саржевого переплетения, как правило, обладает превосходной прочностью, повышенной стабильностью и улучшенными характеристиками фильтрации, что делает ее широко подходящей для фильтрующих картриджей из спеченной сетки.

Различные технологии плетения пятислойной спеченной сетки

Спеченная сетка матового переплетения

Полученный путем ламинирования нескольких слоев обычной тканой сетки типа мата и их спекания, прессования и прокатки, этот вариант отличается равномерным распределением пор и стабильной газопроницаемостью. Он широко применяется в псевдоожиженных слоях, системах воздушной сушки и охлаждения.

Перфорированная металлическая спеченная сетка

Изготовленный путем спекания, прессования и прокатки нескольких слоев металлической проволочной сетки и перфорированных металлических пластин из нержавеющей стали, этот композитный материал образует переплетенную сетчатую структуру, которая образует однородную и идеальную фильтрующую матрицу. Его основное применение - в горнодобывающей, фармацевтической и зерноочистительной промышленности.

Пятислойные спеченные сетчатые материалы

Мы предлагаем изготовление на заказ различных металлических материалов в соответствии с требованиями заказчика.

Проволочная сетка из мягкой стали

Никелевая проволочная сетка

Проволочная сетка из Монеля

Проволочная сетка с эпоксидным покрытием

Латунная проволочная сетка

Проволочная сетка из нержавеющей стали

Особенности и преимущества пятислойной спеченной сетки

Исключительная и стабильная точность фильтрации

Пятислойная спеченная сетка имеет внешний защитный слой, который предварительно отфильтровывает крупные частицы, предотвращая засорение или повреждение внутренних фильтрующих слоев, обеспечивая при этом задержку мелких частиц, что позволяет поддерживать неизменно высокую точность фильтрации в течение длительного времени.

Высокая механическая прочность и ударопрочность

Усиленная несколькими опорными слоями, пятислойная спеченная сетка выдерживает более высокий перепад давления, обеспечивая прочность на сжатие, значительно превосходящую прочность трехслойных спеченных сеток. Это повышает прочность и продлевает срок службы.

Превосходная коррозионная и термостойкость

Изготовленная из жаропрочных и коррозионностойких металлических материалов, пятислойная спеченная сетка обладает превосходной коррозионной стойкостью. Она надежно работает при высоких температурах и в жестких условиях без существенных повреждений, деформации или разрушения.

Превосходная способность к очистке и регенерации

Благодаря структуре поверхностной фильтрации, пятислойная спеченная сетка обеспечивает эффективную обратную промывку. Он выдерживает интенсивные методы очистки, такие как обратная промывка под высоким давлением, ультразвуковая очистка, стерилизация паром и даже высокотемпературное прокаливание, обеспечивая тщательную очистку, увеличивая срок службы и снижая эксплуатационные расходы.

Превосходная формуемость и технологичность

Благодаря присущей пятислойной спеченной сетке пластичности ее легко резать, прокатывать и сваривать. Из нее можно изготавливать различные современные фильтрующие компоненты, что значительно увеличивает эффективную площадь фильтрации при одновременном снижении занимаемой площади оборудования.

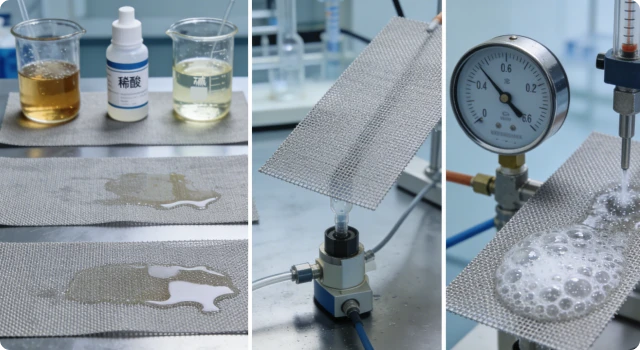

Методика очистки пятислойной спеченной сетки

Физические методы:

Ультразвуковая очистка

Обратная промывка чистым газом

Обратная промывка чистящим раствором

Химические методы:

Использование разбавленных кислот или щелочей

Применение поверхностно-активных веществ, окислителей и других соответствующих реагентов

Примечание: После очистки рекомендуется проверить целостность и измерить перепад давления с помощью пузырькового теста.

Упаковка из пятислойной спеченной сетки

Внутренние бумажные трубочки

Водонепроницаемая бумага

Пластиковая пленка

Фанерные ящики и поддоны

Технические характеристики

Спецификация пятислойной спеченной сетки Guangtong
Номинальная точность фильтрации (мкм)	Защитный слой	Фильтрующий слой	Разделительный слой	Армирующий слой	Армирующий слой	Воздухопроницаемость (л/мин/см2)	Давление в точке образования пузырьков (Па)	Пористость (%)
1	100	400×3000	100	12×64	64×12	1.81	360-600	Около 40%
2	100	325×2300	100	12×64	64×12	2.35	300-590
5	100	200×1400	100	12×64	64×12	2.42	260-550
10	100	165×1400	100	12×64	64×12	3	220-500
15	100	165×1200	100	12×64	64×12	3.41	200-480
20	100	165×800	100	12×64	64×12	4.5	170-450
25	100	165×600	100	12×64	64×12	6.12	150-410
30	100	400	100	12×64	64×12	6.86	120-390
40	100	325	100	12×64	64×12	7.1	100-350
50	100	250	100	12×64	64×12	8.41	90-300
75	100	200	100	12×64	64×12	8.7	80-250
100	100	150	100	12×64	64×12	9.1	70-190

Технология обработки пятислойной спеченной сетки

Прорезание

Лазерная резка

Штамповка

Переплет/Обрамление

Формирующий

Сварка

Спеченный

Плиссированный

Литье

Индивидуальный дизайн

learn_more >

Изделия глубокой переработки из пятислойной спеченной сетки

Мы можем изготовить фильтрующие узлы нестандартных размеров, специальных форм и композитных конструкций по чертежам или образцам заказчика.

Плиссированный фильтрующий картридж из нержавеющей стали

Труба из спеченной нержавеющей стали

Цилиндрический сетчатый фильтр

Предварительный фильтр из нержавеющей стали

Перфорированная металлическая труба

Фильтрующие диски из проволочной сетки

Листовой дисковый фильтр

Грохоты для экструдеров

Клиновой проволочный фильтр

Конусный фильтр из нержавеющей стали

Фильтровальная корзина из нержавеющей стали

Система контроля качества пятислойной спеченной сетки

Контроль за сырьем

Проверка спектрометром на входе для подтверждения соответствия проволоки из нержавеющей стали предъявляемым требованиям;

Контроль производственного процесса

Используя прецизионные штангенциркули, инструментальные микроскопы, оборудование с ЧПУ и т.д., строго проверяйте размер сетки, диаметр проволоки, скорость раскрытия, вес и т.д.

Проверка качества ткачества

Следите за тем, чтобы поверхность сетки была ровной, без обрывков и незакрепленных нитей, а переплетение было равномерным.

Заключительный осмотр

Перед тем как каждая партия продукции покидает завод, проводится окончательная проверка внешнего вида и размеров, чтобы обеспечить 100%-ное соответствие требованиям заказчика.

Упаковка

Мы будем использовать внутренние бумажные тубусы, водонепроницаемую бумагу, пластиковую пленку, фанерные коробки и поддоны для упаковки, чтобы предотвратить повреждение товара во время транспортировки.

Отгрузка

Мы будем сотрудничать с надежными экспедиторами, внимательно отслеживать логистическую информацию о каждой партии товаров и отслеживать статус доставки клиентов в режиме реального времени. Обеспечение безопасной и эффективной доставки каждой партии изделий из проволочной сетки нашим клиентам - это принцип, которого мы придерживаемся уже давно.

learn_more >

Сертификаты на пятислойную спеченную сетку

Компания Guangtong получила полный набор авторитетных международных сертификатов, включая ISO 9001, ISO 45001, ISO 14001, систему менеджмента качества автомобилей IATF 16949 и таможенную сертификацию AEO. Наш строгий контроль качества и стандартизированные производственные процессы полностью соответствуют мировым промышленным и экспортным требованиям.
