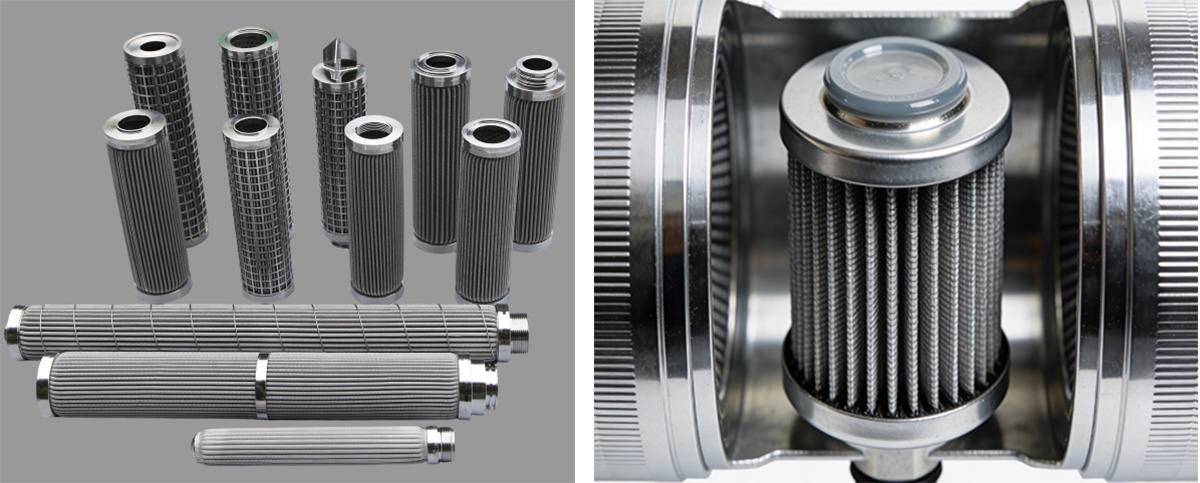

В гидравлических системах, химической промышленности и при работе с жидкостями высокой чистоты гофрированные фильтрующие элементы из нержавеющей стали считаются "почками", обеспечивающими работоспособность оборудования. Как специализированный производитель фильтрующих элементов из нержавеющей стали, мы обладаем глубоким пониманием влияния основных производственных процессов на точность фильтрации и срок службы. Производство гофрированных фильтрующих элементов из нержавеющей стали включает в себя комплексную техническую цепочку, включающую резку, сварку, плиссировку, формование в форме и испытания на пузырьковую реакцию. В этой статье рассматриваются эти пять основных производственных процессов, чтобы дать представление о фундаментальной логике производства гофрированных фильтрующих элементов из нержавеющей стали.
Основной производственный процесс 1: Резка
Основным материалом гофрированных фильтрующих элементов из нержавеющей стали является тканая или спеченная сетка из нержавеющей стали, которая сначала требует точной резки. На нашем предприятии используется лазерная резка с ЧПУ и высокоточное штамповочное оборудование для получения чистых, гладких краев без заусенцев. Необходимо следить за тем, чтобы не повредить фильтрующий слой, тем самым сохраняя точность фильтрации и устойчивость к давлению. Обычно контролируемый допуск находится в пределах ±0,1 мм, и успешное выполнение этого этапа закладывает основу для последующей сборки гофры и сопряжения.
Основной производственный процесс 2: Сварка
Внутренний каркас, интерфейс и опорные слои гофрированных фильтрующих элементов из нержавеющей стали соединяются с помощью сварки TIG или лазерной сварки. Качество сварного шва имеет решающее значение для целостности конструкции и герметичности фильтрующего элемента, особенно в условиях эксплуатации под высоким давлением. Поэтому требуется строгий контроль, чтобы обеспечить равномерность сварных швов, отсутствие пористости, трещин или дефектов. На нашем предприятии отклонение концентричности между торцевыми крышками и каркасом не превышает 0,2 мм.

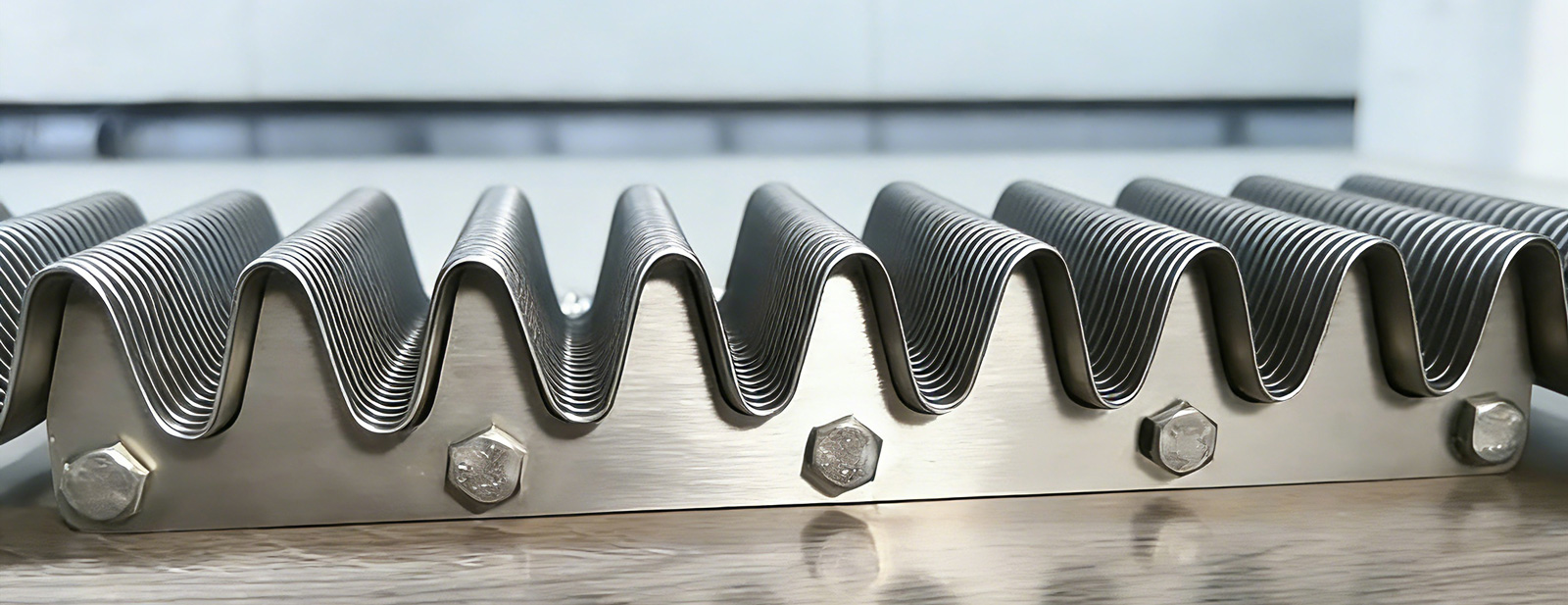

Основной производственный процесс 3: Плиссировка
Гофрирование, также называемое гофрированием, предполагает складывание плоских фильтрующих материалов из нержавеющей стали в равномерные волнообразные или звездообразные складки. Параметры гофрирования непосредственно влияют на эффективную площадь фильтрации элемента. Оснащенный современным оборудованием для плиссировки и системами сервоуправления, наш производственный процесс предотвращает расслоение или сминание складок. Полученные фильтрующие элементы обладают высокой грязеудерживающей способностью, низким начальным перепадом давления и увеличенным сроком службы.
Основной производственный процесс 4: Формирование пресс-формы
На этом этапе определяется окончательная геометрическая конфигурация гофрированного фильтрующего элемента из нержавеющей стали. Гофрированный цилиндр интегрируется с интерфейсами и внутренними компонентами каркаса посредством отверждения в форме. Наш процесс обычно включает склеивание интерфейсов термически отвержденными конструкционными клеями с последующей сваркой металла с использованием прецизионных форм. Высокоточная оснастка обеспечивает превосходную округлость, прямолинейность и точное позиционирование уплотнительных канавок, обеспечивая совместимость с уплотнительными кольцами в условиях эксплуатации и снижая риск протечек.
Основной производственный процесс 5: Испытание на пузырьковую точку
Сохранение структурной целостности имеет первостепенное значение для гофрированных фильтрующих элементов из нержавеющей стали. Испытание на наличие пузырьков служит неразрушающим методом проверки целостности без ущерба для эксплуатационных характеристик. Во время испытания элемент погружают в заданную жидкость, при этом внутри него постепенно создается давление. При достижении порогового значения критического давления жидкость вытесняется через пористую структуру, образуя непрерывный видимый поток пузырьков. Испытательное давление устанавливается выше указанного заказчиком значения точки образования пузырьков для обнаружения потенциальных дефектов, таких как трещины, дефекты сварного шва или складки.
Описанные выше основные процессы производства гофрированных фильтрующих элементов из нержавеющей стали основаны на долгосрочном накоплении информации о точности оборудования, базах данных о параметрах процесса и стандартах контроля качества. Как производитель, мы обеспечиваем полную прослеживаемость на всех этапах производства, нанимаем квалифицированных и скрупулезных операторов и регулярно проводим калибровку оборудования. Каждый шаг тщательно контролируется, чтобы гарантировать стабильную работу системы.
